多 Die 堆叠技术（Chiplet 与 UCIe）¶

多 Die 堆叠在超节点中的定位 ¶

本节承接第五章里“哪些变量会先改写单节点能力边界”这一问题。对超节点而言，Chiplet 与多 Die 堆叠并不是单纯的封装工艺升级，而是在重新定义一个节点内部到底能装下多少算力、带宽和近存储能力。单芯片工艺逼近物理极限、良率成本恶化、功耗密度持续上升的背景下，多 Die 堆叠（Multi-Die Stacking）已经从“先进封装选项”逐步走向“高密度算力系统的主路径之一”。它改变的也不只是单颗芯片的实现方式，而是把原本分散在板级、节点级甚至机柜级的一部分约束，重新拉回封装边界内协同解决。

多 Die 堆叠，是指将多颗功能独立、工艺解耦的裸芯片（Die/Chiplet）通过 2.5D 中介层、3D 垂直键合、TSV、微凸点等先进封装手段，在物理空间上高密度集成，形成一个逻辑统一、带宽共享、延迟极低的“超级芯片”或“超级算力模块”。它不是 Chiplet 的子集，而是 Chiplet 得以规模化、高性能化、工程化落地的物理载体与实现基础。第五章之所以把它单独拿出来讨论，正是因为它会直接改变第四章参考设计里“多少压力留在节点内、多少压力被推到节点间”的边界划分。

多 Die 堆叠的核心是把关键互联距离从 " 板级 / 连接器级 " 压缩到 " 封装 / 微互联级 "，从而为更高带宽、更低单位比特能耗、以及更强的系统语义（寻址 / 原子 / 一致性能力）创造条件。这意味着系统优化的重心不再只是“机柜内怎么连得更快”，还包括“哪些通信可以不再离开封装边界”。在工程落地上，需要关注三个核心约束面：

• 互联与协议：Die-to-Die（D2D）互联决定了堆叠能否规模化复制；UCIe 等标准化分层接口有助于降低跨厂商 / 跨代际集成成本。
• 供电与散热：堆叠会把热点推入封装内部，PDN 与热路径往往比信号更先成为瓶颈，需要与液冷 / 冷板 / 热扩散结构协同设计。
• 测试与可靠性：堆叠越深越需要 " 分层测试 + 可追溯遥测 " 闭环（Known-Good-Die、封装前后测试、运行时错误隔离），否则系统级良率与运维成本会反向吞噬带宽收益。

多 Die 堆叠并不是超节点的普通附加优化。对于追求更高算力密度、更高近存储带宽和更低单位比特能耗的路线而言，它已经越来越接近前提条件；只是这种前提能否被真正兑现，仍取决于良率、热管理、测试闭环和接口生态是否同步成熟。

多 Die 堆叠技术基础体系 ¶

多 Die 堆叠可以被理解为后摩尔时代最重要的芯片系统集成范式之一，其本质是把更多原本属于 " 板级系统 " 的约束，前移到 " 封装级系统 " 中解决。

基本概念与分类 ¶

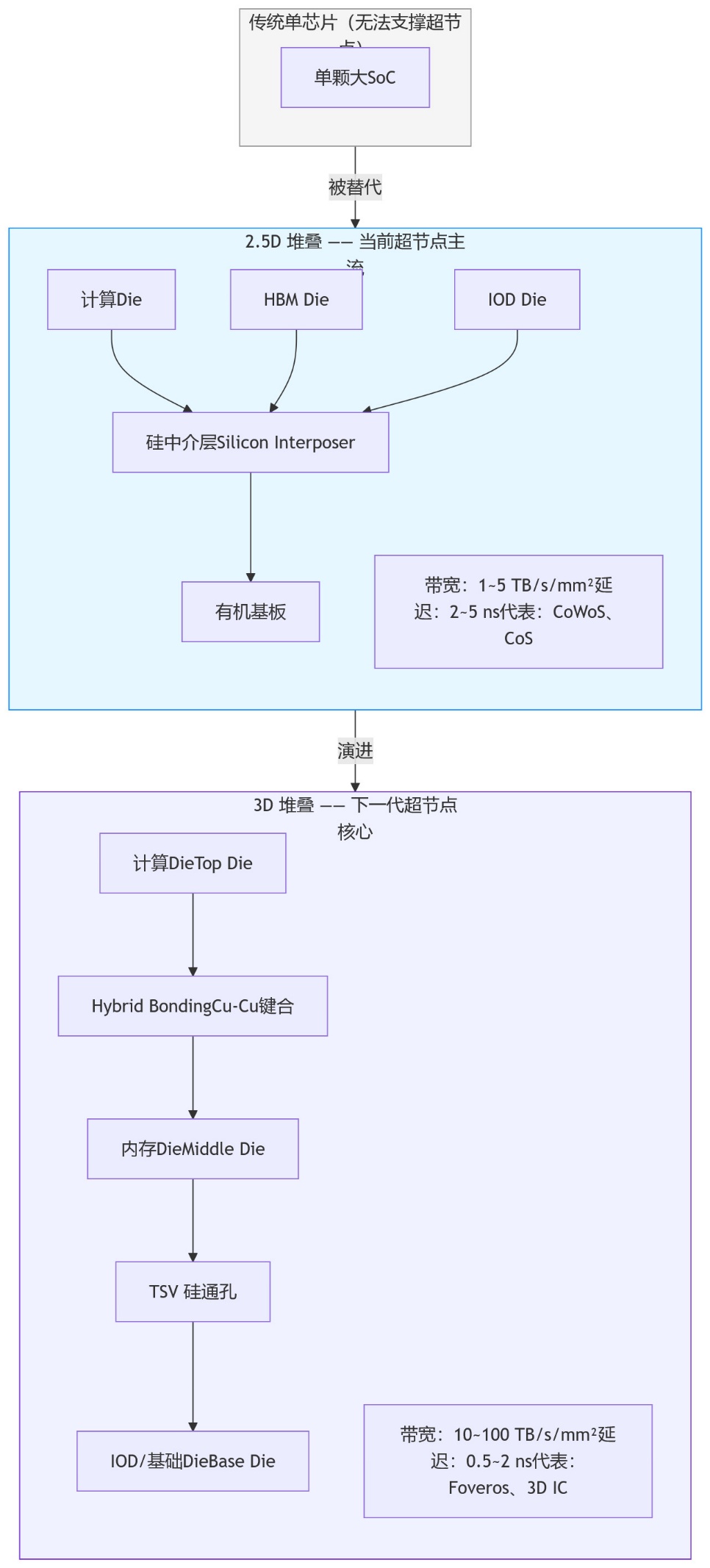

多 Die 堆叠按集成方式可分为两大类：

2.5D 堆叠（中介层架构）

• 多颗 Die 并排放置在硅中介层（Silicon Interposer）上
• 通过中介层内的走线实现 Die-to-Die 互联
• 典型代表：CoWoS、CoS、InFO_LSI

3D 堆叠（垂直键合架构）

• Die 之间垂直叠放
• 依靠 TSV（硅通孔）+ 微凸点 / Cu-Cu 键合直接相连
• 典型代表：Foveros、3D IC、Hybrid Bonding

多 Die 堆叠的带宽与时延特性显著优于主板级互联，这也是它会持续抬高节点内解决能力的重要原因。

关键支撑技术 ¶

1. 微凸点（Micro-bump）：间距通常 ≤ 20μm，实现高密度互联。
2. 混合键合（Hybrid Bonding）：Cu-Cu 直接键合，间距 ≤ 10μm，3D 堆叠的核心工艺。
3. 硅通孔 TSV：穿透硅衬底的垂直导电通道，实现 3D 堆叠的上下供电、信号、接地。
4. 硅中介层 Interposer：多颗 Die 的 " 高速布线底板 "，可集成 RDL、去耦电容、供电网络。
5. 重布线层 RDL：实现 Pin 脚重新映射，适配不同 Die 的 I/O 分布。
6. 内插式散热与均热板：解决堆叠带来的热阻塞问题，超节点工程化的关键。

主流多 Die 堆叠封装架构 ¶

2.5D CoWoS（Chip-on-Wafer-on-Substrate）¶

当前超节点最主流方案。多颗 Chiplet（Compute、HBM、IOD）贴在硅中介层上，中介层再贴在有机基板上，供电从基板穿过中介层给 Die 供电，HBM 可与计算 Die 紧邻放置，获得 TB 级内存带宽。

硅中介层采用高密度布线，凸点间距控制在 5 μm 以下，实现芯粒间的高速互联；单封装内可集成 8–16 颗芯粒，互联带宽达到 10–16 TB/s，延迟 <5 ns。该技术兼容性强，可集成不同尺寸、不同工艺的芯粒，成本相对 3D 封装较低，适配超节点的规模化部署需求。

超节点价值：

• 单封装可集成 8~16 颗芯粒
• 支持 HBM2e/HBM3/HBM3e
• 良率高、可靠性高、可量产
• 是今天 AI 超节点的标准底座

2.5D CoS（Chip-on-Substrate）¶

简化版 2.5D，省去硅中介层，直接在有机基板上集成，成本更低，适合规模化自主可控超节点。

3D Foveros / 3D IC¶

下一代超节点核心架构。计算 Die、内存 Die、IOD Die 垂直堆叠，互联距离从毫米 → 微米 → 纳米，带宽密度提升一个数量级，延迟可降至 1 ns 以内。

该技术采用 Cu-Cu 键合工艺，凸点间距控制在 2 μm 以下，单封装内可集成 16–32 颗芯粒，互联带宽达到 20 TB/s 以上，延迟 <3 ns。优势是互联密度高、延迟低、功耗低，适配超高算力超节点需求；缺点是成本高、工艺复杂，良率相对较低，主要用于高端 AI 训练超节点。

超节点价值：

• 真正实现 " 算力叠算力、内存叠内存 "
• 单机柜算力密度进一步提升

混合堆叠：2.5D + 3D 融合架构 ¶

未来 3 年超节点主流形态，底层用 3D 堆叠提升密度，顶层用 2.5D 扩展 HBM 与 IOD，兼顾密度、带宽、良率、成本。

工程实证：NVIDIA NV-HBI 与 Blackwell 双 Die 封装 ¶

上述技术路线在 2024 年已获得最高规模的工程验证。NVIDIA Blackwell B200 GPU 由两颗 Die 通过 NV-HBI（NVLink High Bandwidth Interface）以 10 TB/s 带宽互联，封装在同一基板上，对软件呈现为一颗逻辑统一的 GPU。这一设计是对光罩极限（858 mm²）的直接工程突破：

NV-HBI 的工程意义不仅在于 " 做到了双 Die"，更在于验证了三个对 Chiplet 路线至关重要的假设：

1. 软件透明性可达：10 TB/s 的 D2D 带宽使两颗 Die 之间的通信开销低于 HBM 访问延迟，因此 CUDA 编程模型无需任何修改即可跨 Die 运行。这证明当 D2D 带宽达到 TB/s 量级、延迟 < 5 ns 时，多 Die 封装可以做到对应用层完全透明。
2. 封装级互联可规模化：NV-HBI 并非实验室验证，而是在 NVL72（72 卡机柜）中大规模量产部署。每个 NVL72 系统包含 36 颗 B200 GPU（即 72 颗 Die），D2D 互联与 NVLink 5.0 芯片间互联无缝衔接，验证了封装内互联与封装间互联的协同设计可行性。
3. 训练与推理的非对称增益：Blackwell 相比 Hopper 实现了训练 4× 和推理 30× 的代际增长。推理端 30 倍的超额增长主要来自 FP4 Tensor Core 与第二代 Transformer Engine 的联合作用——这说明多 Die 封装释放的面积空间可以用于放置更多专用计算单元（如 FP4 Tensor Core、解压引擎），从而在特定场景下获得远超 " 面积线性增长 " 的性能收益。

NV-HBI 的成功为 UCIe 等开放标准的 D2D 互联方案提供了明确的工程目标：10 TB/s 带宽和 < 5 ns 延迟是 " 逻辑单芯片化 " 的工程门槛。达到或接近这一水平，是开放 Chiplet 生态实现与封闭方案同等竞争力的必要条件。

多 Die 堆叠的主要价值 ¶

提升算力密度上限 ¶

当单机柜目标继续上探时，单芯片路线越来越难独立承担算力密度需求。多 Die 堆叠允许把更多算力聚合到同一封装或模块内，而不必把所有压力都继续推给板级和机柜级互联。

缓解带宽墙 ¶

对很多训练和推理场景而言，瓶颈更早落在带宽而不是峰值算力。多 Die 堆叠并不能“彻底消除”带宽墙，但它可以把一部分原本必须跨板、跨节点解决的带宽压力重新压回封装内处理。

功能解耦与异构融合 ¶

多 Die 堆叠将互联功能解耦为独立芯粒（IOD），使计算芯粒聚焦算力输出，互联效率随之提升。同时允许按需组合不同类型芯粒（NPU/GPU、CPU/FPGA），形成定制化异构算力模块，适配训练、推理、科学计算等不同场景。

工艺分治，降低成本与良率风险 ¶

不同功能采用最佳工艺——计算 Die 用 3nm/5nm，IOD/ 互联 Die 用 12nm/14nm，管理 Die 用 28nm。小尺寸芯粒良率远高于单片大 SoC，降低量产成本与风险。

封装级互联能效提升 ¶

板级信号传输能耗在 pJ/bit 级，封装级 D2D 互联可进一步下降。对高密度超节点而言，多 Die 堆叠很可能成为达成系统能效目标的关键路径之一，但是否“唯一”，仍取决于互联、液冷和软件协同能力是否同步提升。

标准化线性扩展 ¶

超节点需要从百卡 → 千卡 → 万卡平滑扩展。多 Die 堆叠 + UCIe 的标准化接口使“即插即用”扩展成为可能：通过增加芯粒模块实现算力线性提升，无需重新设计整个系统。更重要的是，它让系统扩展不再完全依赖外部互联一味放大，而是先提高单节点内部可承载的能力密度，再决定哪些压力必须外推。

Chiplet 在超节点中的场景与用途 ¶

Chiplet（芯粒）在超节点中的核心用途，是通过功能解耦、工艺分治和异构集成，缓解单芯片路线在性能、成本和良率上的压力。对很多高密度算力路线而言，Chiplet 已不再只是可选形态，而是在工程上越来越现实的组织方式。

核心应用场景 ¶

Chiplet 在超节点中的应用场景高度聚焦于高端算力需求，核心覆盖两大类场景：

万亿参数级 AI 大模型训练场景

超节点最核心的应用场景，核心需求是超高算力密度（单机柜 ≥1 EFLOPS）、超大带宽（单机柜 ≥50 TB/s）、超低延迟（端到端 <10 μs），以及全局内存共享能力。Chiplet 通过模块化聚合计算芯粒、存储芯粒，实现算力与带宽的精准匹配。多 Die 堆叠使计算 Die 与 HBM3e 紧耦合，单封装内存带宽 ≥3–8 TB/s，多 Die 之间通过 Raw Mode 低延迟通信，All-to-All 集体通信效率显著提升。

E 级科学计算场景

E 级超算适配流体力学、量子计算、气象预测、航空航天仿真等复杂场景，核心需求是高精度计算（FP64）、高可靠性（99.999% 以上）、低延迟互联。Chiplet 通过 CPU 与 FPGA 异构堆叠集成，TSV + Hybrid Bonding 保证信号完整性，双冗余 Die 热备，全链路 ECC 与错误隔离，优化互联效率与可靠性。

系统意义 ¶

Chiplet 在超节点中的意义，可以从三个层面理解：

• 技术层面：Chiplet 是突破单芯片性能极限的重要路径之一。模块化聚合与异构融合能力，会直接影响超节点对不同负载的适配方式。

• 工程层面：Chiplet 能否真正产生优势，取决于良率、热设计、测试与封装协同是否成熟，而不只是理论带宽是否足够高。

• 产业层面：在自主可控场景中，Chiplet 确实可能成为高端算力追赶的重要抓手，但它能发挥多大作用，仍取决于先进封装、接口生态与系统集成能力能否同步跟上。

Chiplet 与 UCIe 核心技术解析 ¶

Chiplet 与 UCIe 的技术融合，是超节点统一互连体系构建的核心。

Chiplet 核心技术 ¶

Chiplet 的核心技术围绕 " 模块化设计、先进封装、芯粒互联 " 三大环节展开。

技术框架 ¶

Chiplet 的技术框架分为三层：

1. 芯粒设计层：功能解耦与标准化设计，将超节点的算力、存储、互联、管理功能拆解为独立芯粒。每个芯粒聚焦单一功能，采用模块化设计，芯粒接口采用标准化设计（如 UCIe），确保不同厂商、不同工艺的芯粒能够无缝对接。

2. 封装集成层：先进封装技术负责将多颗芯粒集成为一个完整的封装模块。超节点中主要采用 2.5D/3D 先进封装技术，核心技术包括硅中介层（Interposer）、凸点（Bump）制造、芯粒对齐、热管理等。

3. 互联适配层：芯粒间的高速互联技术，超节点中主要采用 UCIe 标准互联，核心技术包括链路训练、信号完整性优化、流量控制等。

超节点常用 Chiplet 类型 ¶

UCIe 核心定位 ¶

UCIe（Universal Chiplet Interconnect Express）是面向 Chiplet 裸片间互联的开放工业标准，核心价值是实现跨厂商、跨工艺、跨架构的 D2D 互通。协议分三层：物理层（PHY）定义电气特性与链路训练，适配层（Adapter）负责流控、纠错与多协议复用（通过 FDI 承载 PCIe/CXL，通过 RDI 承载流式协议），协议层承载 PCIe、CXL 或 Raw Mode（跳过 Flit 封装直传数据流）等上层业务。

对超节点而言，UCIe 的工程意义在于：当 D2D 带宽达到 TB/s 量级、延迟 < 5 ns 时（NV-HBI 已验证此门槛），封装内多 Die 可以对软件呈现为统一设备。UCIe 的开放标准化使这条路径不必绑定单一供应商，但当前跨厂商互通性、版本兼容性和测试认证仍是生态成熟的主要瓶颈。

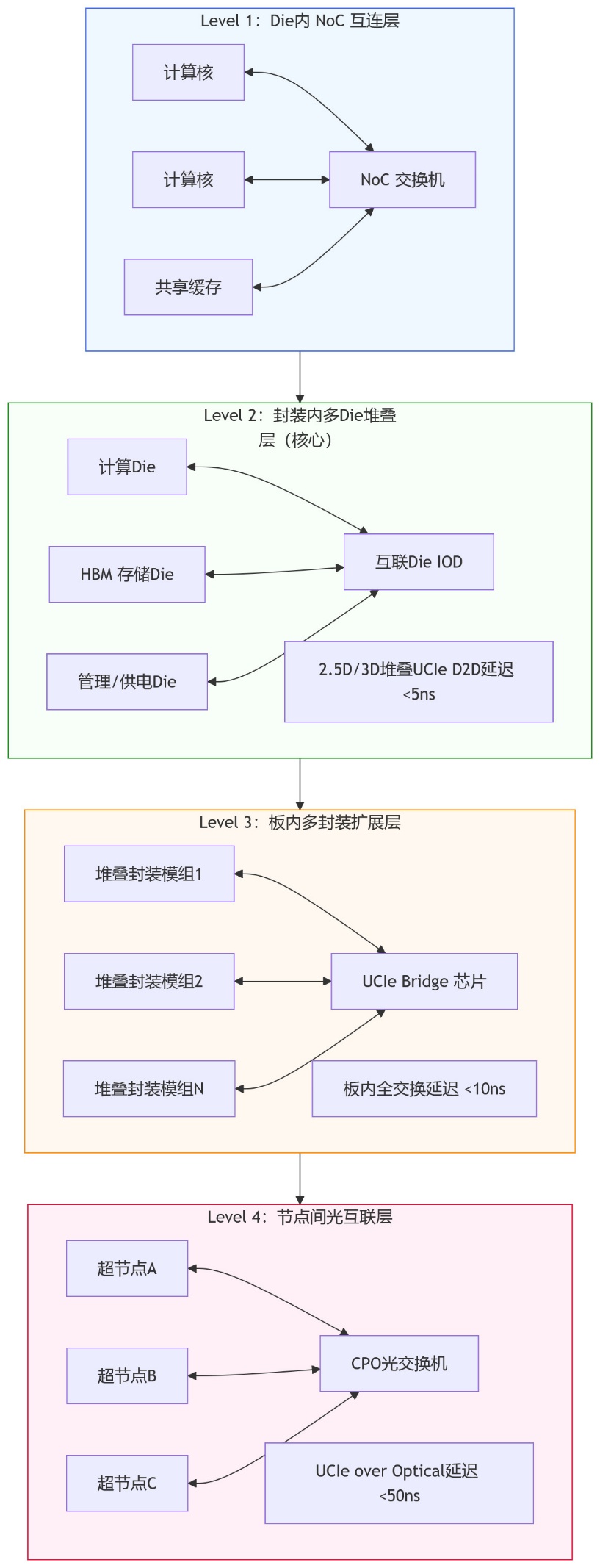

超节点四层统一互连架构 ¶

Chiplet 的模块化优势与 UCIe 的标准化优势相结合，构建了超节点从芯粒内到节点间的四层统一互连架构。

技术融合核心逻辑 ¶

Chiplet 与 UCIe 的技术融合，本质是 " 模块化异构集成 " 与 " 标准化互联 " 的协同：

1. 功能解耦与接口标准化协同：Chiplet 将超节点功能拆解为计算、存储、互联、管理等独立芯粒，每个芯粒均采用 UCIe 标准接口，打破生态封闭。

2. 性能匹配协同：UCIe 3.0 的低延迟（<5 ns）、高带宽（2 TB/s）特性，与 Chiplet 的模块化聚合需求精准匹配。

3. 扩展能力协同：Chiplet 的模块化扩展与 UCIe 的标准化接口相结合，超节点可通过增加芯粒模块实现线性扩展。

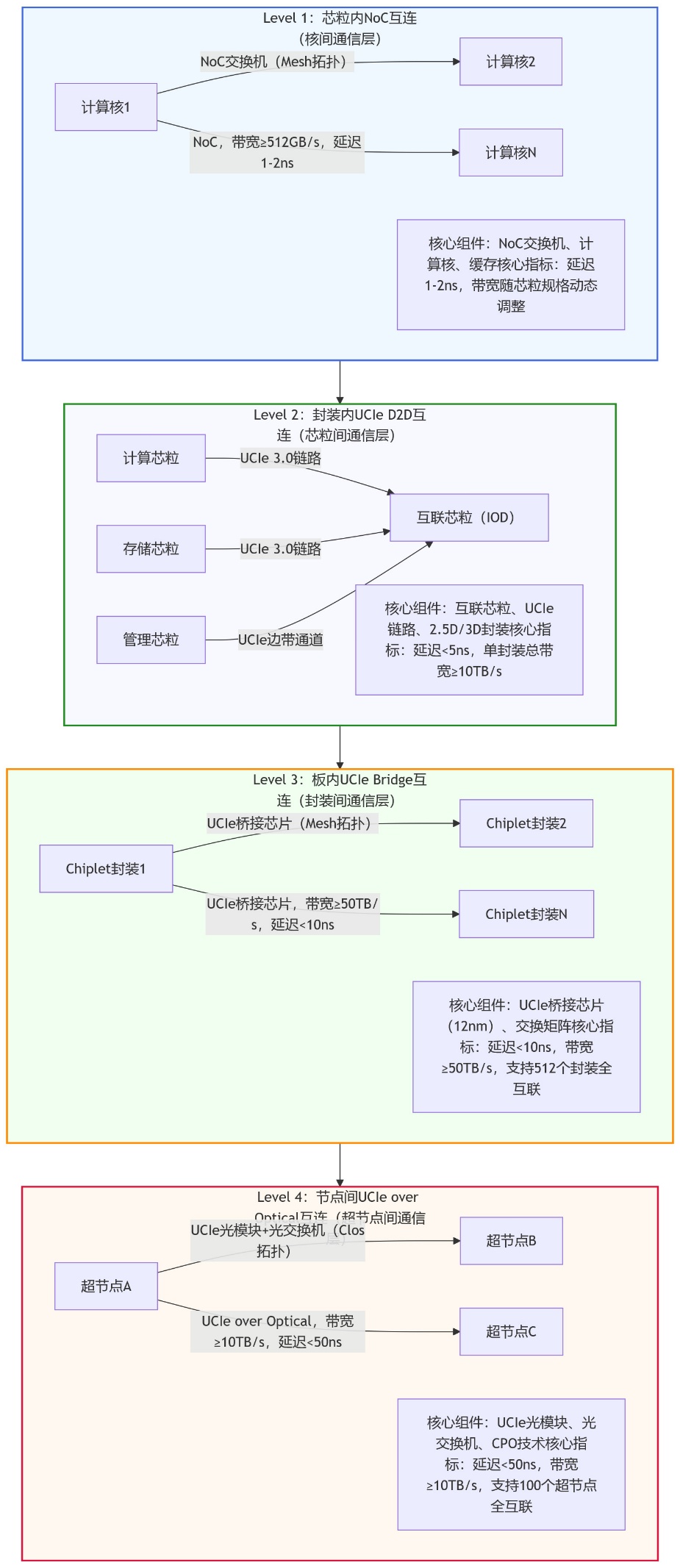

四层架构详解 ¶

Level 1：芯粒内 NoC 互连（核间通信层）¶

最底层，负责单颗 Chiplet 内部计算核、缓存、接口的互联。核心组件是计算芯粒内部的 NoC（Network on Chip）交换机，采用 Mesh 拓扑实现计算核间全互联。

• 延迟：1–2 ns
• 带宽取决于计算芯粒规格与核数，通常在数百 GB/s 量级

NoC 交换机通过内部接口与 Chiplet 的 UCIe 物理层对接，将计算核产生的数据传输至 UCIe 链路，实现芯粒内与芯粒间的通信衔接。

Level 2：封装内 UCIe D2D 互连（芯粒间通信层）¶

核心层级，负责同一封装内多颗 Chiplet（计算、存储、互联、管理）的高速互联，是超节点实现算力聚合的关键。核心组件是互联芯粒（IOD）与 UCIe 链路，采用星型 + Mesh 混合拓扑。

• 延迟：<5 ns
• 采用 2.5D CoWoS / 3D Foveros 封装，凸点间距 ≤5 μm
• 互联芯粒集成多组 UCIe PHY 与交换单元，实现无阻塞交换
• 通过 UCIe 边带通道实现各芯粒的管理与监控

Level 3：板内 UCIe Bridge 互连（封装间通信层）¶

负责超节点主板上多个 Chiplet 封装间的互联，形成板级全域交换 fabric，是超节点规模化扩展的基础。核心组件是 UCIe 桥接芯片，采用 Mesh 拓扑。

• 延迟：5–10 ns
• UCIe 桥接芯片集成多组 PHY 与交换矩阵，负责封装间全域交换
• 主板采用高密度布线，链路阻抗需严格控制

Level 4：节点间光互联层（超节点间通信层）¶

负责多个超节点间的高速互联，实现万卡级集群扩展。核心组件是 UCIe 光模块与光交换机，将 UCIe 协议直接映射到光信号。

• 延迟：数十 ns 量级（取决于距离与交换层级）
• 采用 CPO（共封装光学）技术，将光引擎与互联芯粒共封装
• 结合 UCIe Raw Mode 进一步降低传输延迟
• 具体可承载的节点规模取决于光交换端口密度与拓扑设计

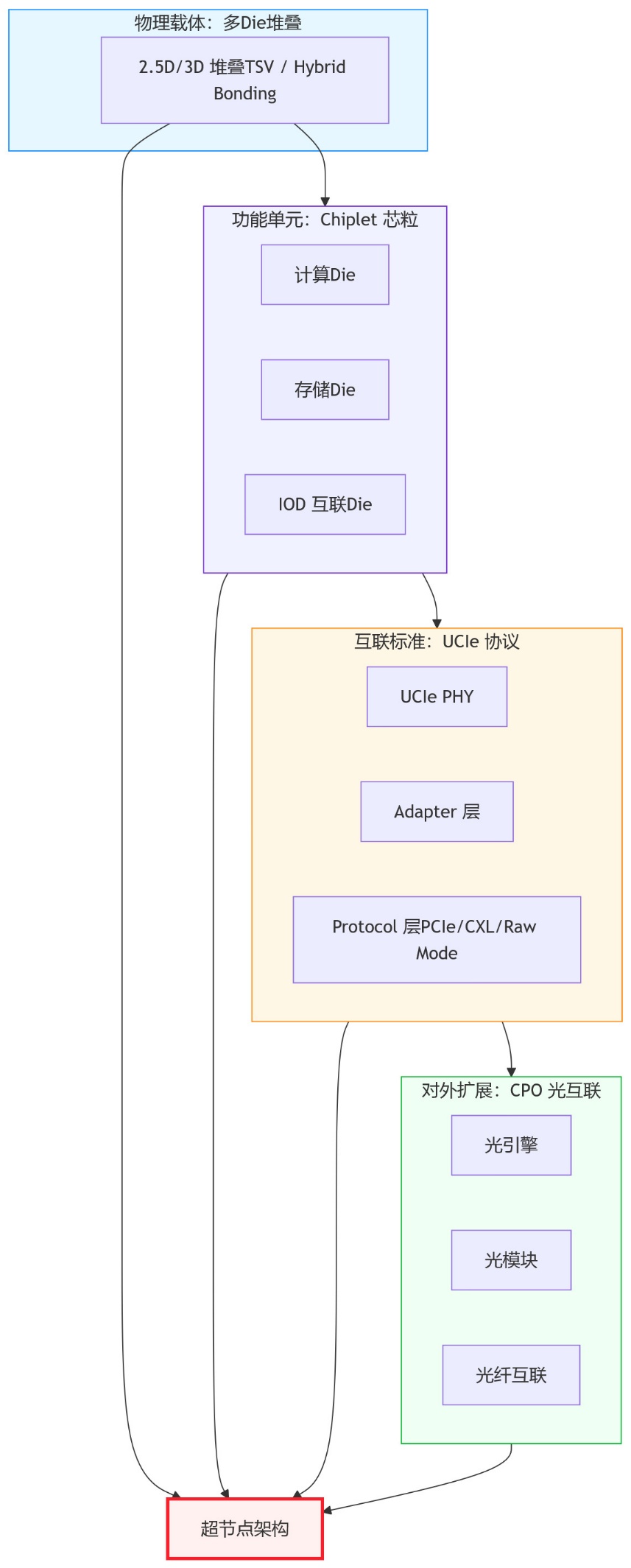

多 Die 堆叠与 Chiplet、UCIe、CPO 的协同关系 ¶

多 Die 堆叠、Chiplet、UCIe 与 CPO 四者在超节点架构中各司其职、协同互补：

四者组合就是完整的超节点技术路线：堆叠提供密度、Chiplet 提供模块化、UCIe 提供互通、CPO 提供扩展。这一统一技术路线使超节点从 " 集群即单板、单板即芯片 " 的愿景走向工程现实。

工程化挑战与解决方案 ¶

尽管 Chiplet + 多 Die 堆叠在超节点中已实现多场景落地，但规模化部署中仍面临严峻的工程化挑战。

热阻塞与热点集中 ¶

解决方案：

• 热仿真驱动的 Die 布局优化
• 内插式均热板与热缓冲层
• 微流道液冷 / 直面液冷（散热效率提升 3 倍）
• 功耗动态均衡算法与热感知任务调度
• 冷热通道分离，管理芯粒动态调节功耗
• DVFS 技术降低空闲功耗

TSV/ 微凸点可靠性 ¶

解决方案：

• 低应力 TSV 结构设计
• CTE 匹配材料与柔性基板
• 冗余互联设计（10%–15% 冗余 Lane + 芯粒冗余）
• 老化筛选与在线监测
• Cu pillar 凸点设计，对齐误差控制在 ±0.3 μm

供电电压降（IR Drop）¶

解决方案：

• 嵌入式去耦电容
• 中介层内嵌供电层
• 分区独立供电
• 动态电压调节

测试与良率 ¶

解决方案：

• 预测试 Known-Good-Die（KGD）流程
• 冗余 Die / 冗余 Lane 设计
• 分级修复策略
• 内建自测试（BIST）
• 混合封装策略——核心芯粒用 3D Foveros，辅助芯粒用 2.5D CoWoS，平衡性能与成本

信号完整性 ¶

解决方案：

• 差分布线（间距 ≥2 倍线宽）+ 链路间接地屏蔽，串扰噪声降至 5% 以下
• 自适应均衡（FFE/DFE）+ CDR 时钟恢复，误码率控制在 \( 10^{-15} \) 以内
• 每 10 ms 动态重校准，补偿 PVT 漂移

跨厂商生态协同与标准落地 ¶

解决方案：

1. 联合厂商制定 UCIe 协议实现规范，建立兼容性测试平台
2. 芯粒接口支持版本自适应，固件在线升级
3. 制定 Chiplet 测试标准与认证制度，建立统一测试平台
4. 联合软件厂商开发 Chiplet 调度、监控软件，适配现有应用生态

国产化现状与差距 ¶

国产多 Die 堆叠已具备一定基础：2.5D CoWoS 类封装可量产，TSV / 微凸点 / RDL 技术已突破，国产中介层与基板逐步替代，KGD 测试平台基本建成。

主要差距集中在：3D 混合键合工艺（Cu-Cu 键合间距与良率）、超高密度凸点制造、高端封装材料、以及全流程良率的稳定提升。

从时间轴看：2.5D 规模化部署已在进行中；3D Foveros / Hybrid Bonding 预计 2026–2027 进入工程验证与小批量应用；3D + CPO + UCIe 一体化集成预计 2028 年后逐步推进。

对参考设计的影响 ¶

从第四章的参考设计视角看，Chiplet 与多 Die 堆叠的意义在于重写“一个节点 / 一个封装到底能装下多少算力与带宽”这个前提：

• 对标准构型的影响：更成熟的 2.5D/3D 集成会先提升标准以太和标准总线方案的单节点能力，使它们在不改变大框架的情况下获得更高密度与更强显存带宽。
• 对探索构型的影响：当封装内与板内互联能力显著增强时，Dragonfly + OCS、Torus + OCS 这类方案可以把更多系统压力留在节点内或机柜内，从而改变组间拓扑的最优边界。
• 对方案排序的影响：如果 Chiplet + UCIe + 光互联协同成熟，第四章中的一些探索构型会从“依赖外部交换重构”更多转向“封装内高密 + 节点间轻量重构”的新平衡。

Chiplet 与多 Die 堆叠总体仍属于工程推断：方向已非常明确，量产节奏也已开启，但真正决定其成为主导变量的，是良率、测试闭环、热管理与跨厂商接口治理能否同步成熟。后续需要补强的关键产业证据，包括 2.5D/3D 封装的实测良率与成本曲线、UCIe 生态的兼容性进展，以及系统集成商对封装内高密互联的部署反馈。

也就是说，Chiplet 与多 Die 堆叠对第五章的价值，不在于把更多技术名词塞进封装章节，而在于重写一个更根本的问题：一个节点内部到底能装下多少算力、带宽和内存语义能力。 一旦这个前提被改写，第四章中很多原本必须通过机柜级互联解决的问题，就会重新回到封装内或节点内。未来 2–3 年里，Chiplet 真正会影响的，不只是单位节点的峰值能力，而是参考设计之间“节点内解决多少、节点间解决多少”的边界划分，以及由此带来的互联、散热与运维压力分配。
