探索构型（3D Torus + OCS 型）¶

为支撑大模型训练、推理与智算中心规模化需求，本章节提出 以太全互联 + 3D Torus 拓扑 + OCS 光电路交换 的探索构型。它通过计算、互联、拓扑和调度四层协同，突破传统规模算力上限、通信瓶颈与能效约束，尝试把成本、功耗、切片可用性和故障绕行能力同时压到更优的工程位置。

架构定义、组网描述与技术演进 ¶

目标问题 ¶

自 Transformer 模型诞生以来，大模型的参数规模和上下文长度持续增长，算力需求快速放大，而单卡算力提升正在放缓。对这一路线而言，核心问题不是继续把交换网络做厚，而是能否通过更扁平的拓扑、更轻的光层和更强的重构能力，把更多资源让渡给端侧算力。

如果说 Dragonfly + OCS 的重点是把边界往更大规模推而尽量不重写全栈，那么 3D Torus + OCS 优先保留的是另一组能力：去除传统多级交换，同时保留拓扑可重构性，在成本和能效的帕累托边界上获得切片可用性、故障绕行能力和任务贴合度。

方案架构与算力演进 ¶

以太互联 + 3D Torus + OCS 是一种大平层网络设计架构。它在计算节点（GPU/AI 加速器）的端侧保留标准以太网协议栈（如 RoCEv2），在互联层则摒弃传统大型电交换机，改由透明的 OCS 进行直连。通过 OCS 的动态光路切换，物理网络可以被逻辑组合为任意维度的 3D Torus 拓扑。

这一路线的算力演进优势主要受 OCS 端口规模驱动，而不是受制于高端电交换芯片的工艺与代际节奏。只要 OCS 端口数持续增长，超节点边界就可以继续外推；而 OCS 本身从 256 端口到 1K 端口甚至更大端口，都存在明确演进路径。文档给出的判断是，OCS 端口数提升 4 倍，即可推动该构型超节点规模近似提升 4 倍。

组网描述 ¶

• 计算接入层：计算节点配置多张高速以太网卡并输出光信号，端侧 I/O 需要具备一定的转发与调度承接能力。
• 光层全互联层：计算节点的光纤直接接入 OCS 的输入和输出端口，不再经过大型电交换机。
• 动态成环：OCS 在内部通过光学器件将特定链路闭合为首尾相连的 3D Torus 网格；当任务需求变化或节点故障时，可以实时重构光路，改变 Torus 形状或绕过故障节点。

核心组件与关键技术：硬件、软件与算法协同 ¶

硬件组件 ¶

光路交换机（OCS）¶

OCS 是该构型的物理层核心枢纽，对速率和协议保持透明。其底层器件主要包含四种技术路线：

• MEMS：通过微镜偏转实现光路切换，当前商业化最成熟。
• 液晶：无活动部件，通过改变折射率实现切换，可靠性较高。
• 压电陶瓷：利用压电效应驱动物理对准，插损较低。
• 硅光子开关：具备纳秒级切换潜力，是未来高速光交换的重要方向。

光模块与光电集成组件 ¶

当前主流是可插拔光模块，如 400G/800G 单模 FR 模块。随着单芯片 I/O 带宽跨越 T 级，传统可插拔模块的功耗会迅速变成瓶颈，因此未来更可能演进到 NPO 与 CPO，把光引擎进一步压到交换芯片或 GPU 基板附近。

智能网卡 ¶

智能网卡负责 RoCEv2 等协议处理，并承担端侧拥塞控制。

软件与协议栈 ¶

• 拓扑管理器：监控物理健康度，并根据 AI 任务规模计算最优拓扑切片方案，为不同任务切割出互不干扰的 3D Torus 子网。
• OCS 控制器：把逻辑拓扑指令翻译为底层光学器件控制信号。
• 路由：以太网层面通常采用维度顺序路由结合自适应路由，确保数据在 3D Torus 中无环路且尽量均衡传输。
• 集合通信：在 OCS 构建出特定尺寸的 3D Torus 后，集合通信算法需要与该拓扑形状共同优化。
• 数据平面协议栈： 传输层：主流采用 RoCEv2；UEC 面向下一代 AI 传输定义了更细的拥塞控制、流量分类与端到端遥测机制。 链路层：无损以太网技术，包括 PFC、ECN 等机制，并需要进一步处理 Torus 拓扑下的死锁预防问题。

典型行业公司实践：谷歌 ¶

概述 ¶

在人工智能算力集群的演进过程中，谷歌通过自研 TPU 系列芯片，构建了一套以 OCS 为核心、以 3D Torus 为逻辑拓扑的高性能智算网络。这一路线的代表性不在于“谷歌用了 Torus”，而在于它证明了：拓扑重构能力本身可以成为超节点的一种系统能力。

物理架构 ¶

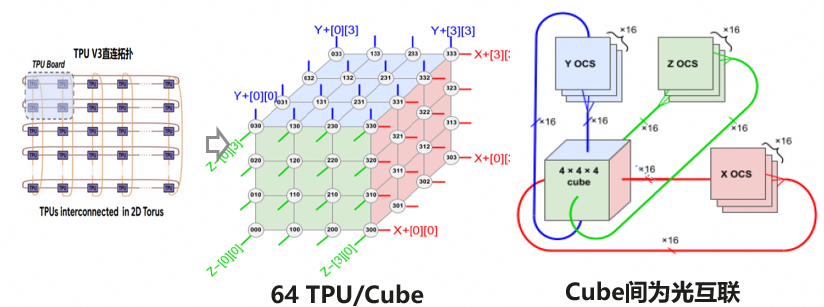

谷歌智算网络建立在高度模块化的 4×4×4 TPU Cube 之上。单个 Cube 由 64 块 TPU 芯片组成，在 Cube 内部，每块芯片引出的 6 条 ICI 高速链路通过 PCB 背板与铜缆实现全电信号直连；位于 Cube 六个外表面的 96 条链路则引出光纤，接入由 48 台自研 Palomar OCS 组成的交换中心。

这 48 台 OCS 被严格划分为 X、Y、Z 三组物理正交的集群，每组 16 台 OCS 只负责对应维度的流量闭环。OCS 内部通过 2D MEMS 微镜阵列完成纯物理层光路切换，将网格边缘节点物理直连回起始节点，从而形成逻辑上的 3D Torus。基于这套能力，拥有 4096 节点的超节点可以被动态切分成不同形状的 3D Torus 切片，而且不同用户之间可以做到完全物理隔离。

可用性与切片 ¶

当某个 TPU 芯片发生硬件故障时，集中控制器会通知 OCS 在光层直接“跳过”故障节点，重新闭合 Torus 环。这意味着该架构的恢复路径不必完全依赖上层软件重调度，而可以在物理层先恢复可用拓扑，再由上层控制面完成任务迁移和切片修补。

架构优势 ¶

规模扩展性 ¶

OCS + Torus 突破了传统电交换网络的层级和端口数约束。通过网络扁平化和物理解耦，新增算力单元接入 OCS 后即可被动态纳入某个 Torus 切片，从而沿着“更大超节点”方向平滑演进。对这一构型而言，规模外推的关键不只是继续堆节点，而是继续维持“可切片、可绕障、可重构”的组织能力。

性能、可靠性与能效 ¶

利用任务拓扑重构、故障域隔离和 OCS 光链路切换，谷歌 TPU v4 系统可用性达到 99.98%，折算年平均停机时间约为 1.75 小时。对超节点而言，这说明 Torus + OCS 的价值不只是节能，更在于它可以把故障恢复直接纳入拓扑组织能力。

在双层 Clos 架构下，GPU 间通信路径往往需要 3 跳；而 Torus 结构下，相邻节点之间可以实现免交换的 0 跳通信，因此它对 AllReduce 这类可逐跳规约的通信天然友好。代价在于，对 All-to-All 这类不规则流量，若网络直径过大，多跳转发会占用多个端口出口带宽，因此需要通过扭曲拓扑或更高维度 Torus 进一步优化。

代际兼容与成本 ¶

在谷歌公布的公开数据中，TPU v4 的 3D Torus 超节点网络成本占系统总成本的比例低于 5%，网络功耗占系统总功耗的比例低于 3%，显著低于典型 Clos 网络常见的 10% 到 20% 区间。以端侧每卡出 6 个端口为例，Clos 架构每卡至少需要 12 个光模块，而 OCS + 3D Torus 平均每卡约 1.5 个光模块，硬件数量和运维压力都显著下降。OCS 对速率和协议透明的特性，也使这一路线在代际升级时更容易把“换代”和“扩容”拆开处理。

架构演进与适配 ¶

代际规模演进 ¶

谷歌 TPU 网络在 TPU v4 时代通过 64 个 Cube 实现了 4096 卡 Pod 互连，而最新的 TPU v7 (Ironwood) 已把集群规模推向 9216 卡。对这一构型而言，规模演进的关键不只是继续堆节点，而是继续维持“可切片、可绕障、可重构”的组织能力。

逻辑拓扑演进 ¶

在拓扑算法层面，TPU v7 引入了 Twisted 3D Torus 设计，通过 OCS 建立可变步长的“虫洞”式跳跃互连，使得光纤链路不再受物理相邻位置限制。它通过优化绕回步长缩短超大规模网络的逻辑直径，缓解传统环面在大规模节点下 All-to-All 跳数过多的问题，也进一步把“物理部署”与“逻辑拓扑”解耦开来。

帕累托位置 ¶

从取舍结构看，3D Torus + OCS 更靠近“成本与能耗更低、拓扑弹性与故障隔离更强，但软件复杂度也更高”的一侧。它不是对谷歌方案的简单复述，而是一种把拓扑重构能力直接纳入局部性边界组织方式的构型。

展望 ¶

相较传统 Clos 架构，3D Torus + OCS 在拓扑弹性、故障隔离和 TCO 优化方面都展现出独特价值。它的意义并不只是“更省电”，而是提供了一种不同于统一交换语义的超节点组织方式。

随着 CPO、硅光集成和高速以太协议栈逐步成熟，这一路线有可能从“以太网端侧 + 光层重构”继续向“芯片出光 + 全光直连”演进，成为开放以太生态下构建全光超节点的一条重要探索路径。
