物理层与电气接口 ¶

本章介绍 Scale-Up 域的物理层基础。为了降低阅读门槛，前半部分先建立 Lane、SerDes、OIF-CEI 等基本概念，再进入 PCS、PMA、PMD 的物理层分层结构，以及信号速率、接口类型、系统损耗、误码率、一致性和驱动能力等关键要求；后半部分再补充这些物理层能力与 CEI、交换芯片和 Scale-Up 演进之间的关系。

物理层基础 ¶

物理层主要负责接收来自数据链路层的数据帧，对数据帧进行编码，并根据传输速率、调制方式及介质类型等参数，将数据转换为电信号或光信号在相应介质上传输；反之，接收来自介质的电信号或光信号，依据相同参数将其解码，并还原为数据帧上交至数据链路层。

物理层单端口速率可支持 50Gb/s、100Gb/s、200Gb/s、400Gb/s、800Gb/s 和 1.6Tb/s。物理子层通常根据需要支持 25Gb/s、56Gb/s、112Gb/s 或 224Gb/s 等高速率 SerDes，并适配铜缆、背板、光纤等多种介质类型。【事实】

基础单元：Lane 与 SerDes ¶

当前高速数字信号通信普遍采用串行通信技术。其基础物理单元是 Lane，一个 Lane 通常由两对差分信号线组成：一对用于发送（Tx），一对用于接收（Rx），从而实现全双工通信。无论是 PCIe、NVLink 还是高速以太网，都是通过将多个 Lane 聚合（bonding）来获得更高总带宽。【事实】

芯片内部的数据通常是并行的，例如 64 位或 128 位总线；为了在 Lane 上进行高速串行传输，需要一种专门电路负责并行数据与串行信号之间的转换，这就是 SerDes（Serializer/Deserializer，串行器 / 解串器）。SerDes 将芯片内部的并行数据转换为高速串行信号发送出去，并在接收端将串行信号转换回并行数据。单条 Lane 的传输速率直接受 SerDes 能力和传输介质物理特性的限制。

从读者理解角度，可以先把这里记成一句话：Lane 是最小传输通道，SerDes 是把芯片内部并行世界接到高速串行世界的关键接口电路。

标准接口：OIF-CEI 规范 ¶

为了确保不同厂商设备间的互联互通，光互联论坛（OIF）制定了通用电气接口（CEI）规范，对电气接口的物理形态、电压、频率以及信号调制方式等进行了标准化。CEI-56G、CEI-112G、CEI-224G 等规范定义了单通道（per-lane）在 56Gbps、112Gbps、224Gbps 速率下的接口标准，其中广泛使用 PAM4（4-Level Pulse Amplitude Modulation）等调制方式来提升数据速率。这些规范被 PCIe、CXL、NVLink 和以太网等主流互联协议广泛采纳或参考，作为其物理层设计基础。【事实】

注：NRZ 每符号传输 1 bit 数据，PAM4 每符号传输 2 bit 数据，在相同波特率下可实现双倍数据速率。

OIF-CEI 规范通常 5-6 年更新一代，每次发布新版本时速率大致翻倍。但需要注意，规范正式定稿往往晚于产业讨论与预研实现，因此不能机械地以规范发布时间推断相关产品的实际面世节奏。

常见端口速率及其对应的 Lane 数、FEC 模式、调制方式和单 Lane 速率关系如下：

物理层架构 ¶

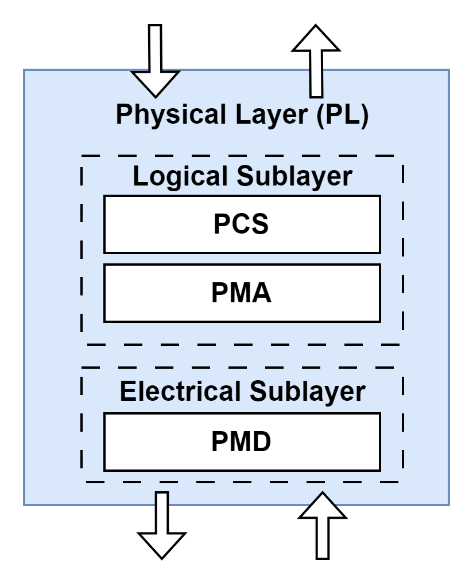

物理层包含逻辑子层和电气子层，其中逻辑子层包含 PCS（Physical Coding Sublayer）和 PMA（Physical Medium Attachment），电气子层主要包括 PMD（Physical Medium Dependent）。

PCS 主要完成数据的编码与解码，并进行错误检测与纠正，确保物理层数据传输的完整性与可靠性；PMA 负责数据的串行化与并行化转换，集成 SerDes、发送 / 接收缓冲、时钟发生与时钟恢复电路等功能；PMD 则将 PMA 处理后的数据流转换为适配特定物理介质的传输信号，实现物理层与介质之间的正确连接与可靠通信。

物理编码子层PCS ¶

PCS 层可使用多种编码方式。以 64B/66B 输入且 256B/257B 编码为例，发送方向与接收方向的主要流程如下：

发送方向主要包括：

• 输入 64B/66B 数据进行 256B/257B 编码。
• 使用自同步扰码器对有效载荷添加扰码。
• 周期性生成并插入对齐标志，支持 PCS 通道上的偏移去除和重新排序。
• 进行 FEC 分发和 FEC 编码。
• 对 FEC 编码后的数据按照轮循交错方式依次分发到各 PCS lane。

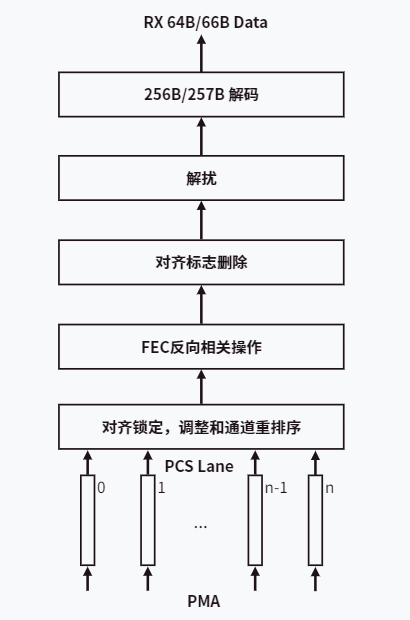

接收方向主要包括：

• 锁定对齐标志并调整不同通道上的顺序。
• 执行 FEC 解码和 FEC 合并。
• 删除对齐标志并完成解扰。
• 进行 256B/257B 解码。

物理媒介适配层PMA ¶

PMA 负责数据的串行化和解串行化，以及发送时钟生成和接收时钟恢复；通过 PMA 服务接口在 PCS 与 PMA 之间映射发送和接收数据流，并在 PMA 与 PMD 之间通过 PMD 服务接口发送和接收数据流。

在发送方向上，PMA 将来自 FEC 的信号调整为 PAM4 或 NRZ 编码信号，并将 PCS 层传递的并行数据通过 SerDes 转换为串行数据流；在接收方向上，PMA 将来自 PMD 的编码信号恢复为 FEC 处理所需的数据流，并完成时钟恢复与数据同步。

PMA 中还包含比特复用功能，可将 PCS lane 从 m 个 PMA 输入通道解复用，并重新复用到 n 个 PMA 输出通道上；具有 m 个输入通道和 n 个输出通道的 PMA 应以输入通道速率的 m/n 倍对输出通道进行时钟控制，并通过 PLL 倍频 / 分频电路生成输出时钟。

物理介质关联层PMD ¶

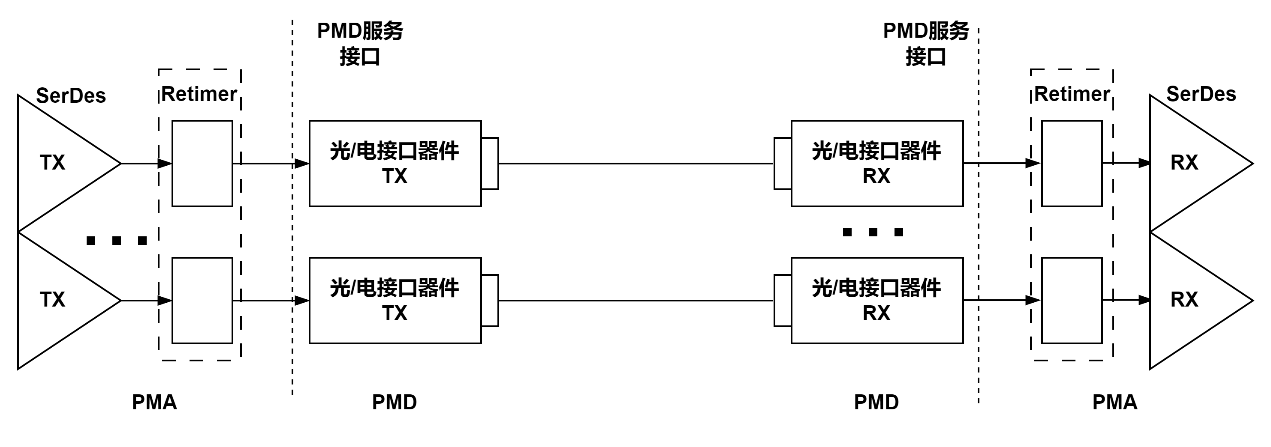

PMD 负责将数据转换为满足不同介质（铜缆或光纤）传输要求的电或光信号及所需信号强度。在铜缆通信中，PMD 包含数模转换器与模数转换器；在光纤通信中，PMD 包含光电转换器与电光转换器。

物理高速接口能力主要包括信号速率、接口类型、系统损耗要求、误码率、标准一致性和驱动能力等。

信号速率 ¶

标准速率在单通道下通常需要支持如下参考信号速率：

接口类型 ¶

常见的接口速率和类型如下，其中224Gb/s / 212.5Gb/s对应接口类型和 1.6T 相关类型仍在持续完善中：

系统损耗要求 ¶

参考 IEEE 规范，TP0 到 TP5 的通道损耗要求如下：

误码率 ¶

考虑到 FEC 在链路中的纠错功能，信号进入 FEC 之前的误码率通常需要保持在最大 1E-6，码型为 PRBS31(Q)；在 Tj = 75 度条件下测试时，其他链路需保持正常开启。

标准一致性 ¶

原文在这一节分别给出了发送端与接收端的一致性要求引用关系：

• 50GBASE-CR、100GBASE-CR2、200GBASE-CR4 的发送端规范参考相应 TP2 表项。
• 50GBASE-KR、100GBASE-KR2、200GBASE-KR4 的发送端规范参考相应 TP0a 表项。
• 200GBASE-xR2、400GBASE-xR4、800GBASE-xR8 的发送端在 TP0v 点一致性要求参考 IEEE 802.3ck。
• 200GBASE-xR1、400GBASE-xR2、800GBASE-xR4 和 1.6TBASE-xR8 的接收端在 TP5v 点一致性要求参考 IEEE 802.3dj。

驱动能力 ¶

根据不同信号速率，SerDes 需要具备不同的驱动能力以及对串扰、反射干扰的不敏锐性。这里支持的损耗是从 Bump 到 Bump 之间的通道计算，并在参考 IEEE TP0 到 TP5 通道损耗要求基础上叠加封装损耗和额外余量后，仍需满足 BER <= 1e-6。

关键技术 ¶

ADC + DSP 架构 ¶

在高速 SerDes 架构中，ADC（模数转换器）+ DSP（数字信号处理器）架构与传统模拟混合信号（AMS）架构之间的选择，是当前高速互连设计中的核心权衡。原文给出的重点判断是：ADC + DSP 架构因其链路预算和工艺可扩展性优势，已成为速率超过 112Gbps 应用的主流选择。

其主要优势包括：

• 链路预算高、纠错能力强，适合高损耗和严重串扰信道。
• 工艺扩展性好，更容易随先进工艺节点演进获得能效和面积收益。
• 均衡能力强、灵活性高，便于支持更多抽头和多种调制方式。
• 对 PVT 变化不敏感，设计可重复性和可移植性更好。

224G 技术 ¶

224Gbps 速率是 SerDes 技术发展中的重要里程碑。它不是将 112Gbps 架构简单翻倍，而是需要从芯片工艺到系统互连各环节协同升级。原文重点提到以下几个方面：

• 调制方式仍以 PAM4 为主，通过降低符号率来减轻信道损耗。
• 需要更长的 FFE/DFE 和更强的数字均衡能力。
• 在极端高损耗信道中，MLSD 等更复杂检测技术会成为稳定链路的重要补充。
• 接收端需要更高性能的 ADC，同时依赖更先进的工艺节点来控制功耗和面积。

封装形态与插损匹配 ¶

• CoWoS / InFO / Foveros 等先进封装可以缩短信道、降低插损，便于更高速率的 D2D/C2C 互联。
• 插损预算需要端到端分摊到封装、走线、连接器和线缆，且要预留均衡余量。
• 在更长距离或更高带宽场景中，引入光接口可以减轻信号完整性与功耗压力。

从 28G 到 224G，每一代速率翻倍都会显著抬升信号完整性设计难度。封装、走线、连接器与冷却需要协同设计，关键测试指标包括眼图、抖动、BER 和链路训练收敛时间。【归纳】

物理层的生态落地 ¶

前文讲的是 PCS/PMA/PMD、SerDes、CEI 这些物理层基础；真正到了产业落地，问题就会变成另一种形态：同样基于 CEI 代际演进，不同协议、不同交换芯片和不同系统对象，究竟如何把这些物理能力组织成现实产品。 从这个角度看，物理层并不是孤立存在的，它一端连接协议语义，另一端连接交换芯片与整机形态，最终决定的是超节点里“谁来承载带宽、在哪个半径内交换、以什么代价扩展”。

PCIe、NVLink 以及数据中心以太网交换芯片，虽然面向的系统对象并不相同，但它们在物理层上都高度依赖 OIF-CEI 的速率窗口与 SerDes 能力：

• PCIe：PCIe 5.0 的 32 GT/s 速率在电气特性上接近 OIF CEI-28G 时代能力边界；到了 PCIe 6.0，其 64 GT/s 速率引入 PAM4 调制，设计原则已更接近 CEI-56G 系列。
• NVLink：NVIDIA H100 所使用的第四代 NVLink，单 Lane 单向速率约为 100 Gbps（PAM4 调制，50 Gbaud），其电气能力与 CEI-56G-PAM4 所代表的这一代高速接口能力高度相关。未来版本也预计会继续跟进更高速率的 CEI-112G/224G 路线。
• 以太网交换芯片：其代际演进几乎可以直接映射到 CEI-28G → 56G → 112G → 224G 的电气代际跃迁，区别主要不在物理层原理，而在交换容量、端口形态和组网目标。

也正因为如此，OIF-CEI 的演进路线图不只是协议设计参考，更是整个互联生态在物理层上的共同地基。物理层一旦进入某一速率窗口，协议、交换芯片和整机产品通常都会围绕这同一代 SerDes 能力展开各自的实现。

数据中心网络交换芯片 ¶

以 Broadcom Tomahawk 系列为代表的数据中心网络交换芯片，其演进与 CEI 代际密切相关：

Broadcom 的高端交换芯片通常两年一代，交换容量翻倍。从芯片产品面世到被交换机大规模采用，大约还需要 1-2 年时间。从这条路线也能看出，行业领先厂商对 CEI 标准的实现和落地通常会先于规范的正式定稿。对以太网生态而言，物理层的落地更强调高基数交换、端口经济性和跨机架扩展能力，其系统对象主要是数据中心网络本身。

GPU 专用交换芯片 ¶

相比之下，GPU 专用交换芯片代表的是另一种物理层落地路径：目标不是做更通用的网络交换，而是在更小的物理半径内，把更多 GPU 组织成低时延、近全互连的 Scale-Up 域。NVSwitch 是这一思路最典型的实现，它负责在单机或机柜域内构建 GPU 全互连（all-to-all / non-blocking）通信结构，其能力随 NVLink 代际一起提升。提升路径主要有两种：增加每 GPU 可用的 NVLink 数量（link fan-out）与提高单条 NVLink 的速率。下表采用 GB/s（双向）口径 ^{2 1}：

如果把 Tomahawk 和 NVSwitch 放在一起看，就能更清楚地看到同一物理层能力在生态中的两种落地方式：前者把 CEI 能力组织成更大范围的交换网络，后者把 CEI/NVLink 能力组织成更高密度、更低直径的 GPU 受控域。两者并不是简单的替代关系，而是服务于不同的系统边界。

因此，从整个生态看，物理层的真正落地方式大体可以分为三类：

• 协议复用型：PCIe/CXL、NVLink 等在物理层上复用 CEI 代际能力，把创新集中在链路层、事务层和系统语义。
• 网络交换型：以 Tomahawk 一类数据中心交换芯片为代表，把物理层能力转换成更高端口密度和更大组网规模。
• 专用 Scale-Up 型：以 NVSwitch 为代表，把物理层能力转化为更大的 GPU 互联域和更低时延的受控通信半径。

也正因为如此，讨论物理层时不能只看 SerDes 速率本身。真正决定其工程意义的，是这些速率最终被落在了哪一类协议、哪一类交换芯片、哪一种系统对象上，以及它们分别服务于板内、机内、机柜内还是更大范围的互联组织。

对国内 Scale-Up 路线而言，底层物理层实现虽然在协议、拓扑和产品形态上各不相同，但总体也沿着 PCIe 扩展、SerDes 直连和交换化三个方向推进。只是无论选择哪条路径，最终都会回到同一组物理约束：封装、插损、功耗、冷却和受控域规模。
